Кольца квадратного сечения уплотнительные

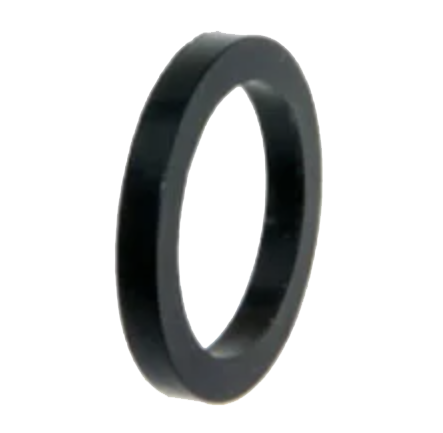

Кольцо квадратного сечения (Square Ring) — это двусторонний осевой статический уплотнительный элемент, который служит отличной альтернативой классическому O-кольцу. Благодаря квадратному профилю оно минимально деформируется под давлением. Это уплотнение очень устойчиво к выдавливанию в зазор, не требует использования противоэкструзионных колец (Back-up Ring) даже при высоких давлениях и не перекручивается при монтаже.

Основные преимущества колец квадратного сечения:

• Высокая герметичность при низкой степени сжатия.
• Устойчивость к выдавливанию в зазор.
• Отсутствие необходимости в дополнительных противоэкструзионных кольцах.
• Нет перекручивания во время установки.
• Надежность при высоких давлениях.

Применение колец квадратного сечения

Кольца квадратного сечения идеально подходят для статического уплотнения между фланцами, в клапанах, пластинах и крышках.

• Тип уплотнения: Статическое, осевое.
• Основное применение: Фланцы, клапаны, пластины, крышки, крепежные элементы.

Характеристики и материалы

Кольца доступны в различных стандартных эластомерах. Наиболее распространенные материалы:

*Важное примечание: Максимальные значения температуры, скорости и давления неприменимы одновременно. Значения зависят от конкретного материала и рабочей среды. Для консультаций обращайтесь к нашим инженерам.

Стандарты и размеры:
Кольца квадратного сечения производятся согласно стандарту AS 568 (дюймовые размеры).

• Внутренний диаметр (d1): от ~4.42 мм до 456.07 мм.

• Сечение (w) и высота (h): от ~1.68 мм до 5.16 мм.

Принцип действия и конструктивные особенности

Принцип уплотнения достигается за счет осевого или радиального сжатия поперечного сечения кольца при установке. Его профиль обеспечивает лучшее распределение давления и высокую герметичность. Рабочее давление системы дополнительно увеличивает прижим к уплотняемым поверхностям.

Ключевые рекомендации по конструкции:

1. Конфигурация паза: Кольца устанавливаются в прямоугольные пазы. Все кромки паза должны быть без заусенцев.

2. Заполнение паза: При сжатии степень заполнения паза установленным кольцом не должна превышать 80%. Для особых условий (например, вакуум) требуется отдельный расчет.

3. Качество поверхности: Для оптимального уплотнения контактные поверхности должны соответствовать требованиям по шероховатости, особенно в системах с пульсирующим давлением.

Почему выбирают наши кольца квадратного сечения?

Мы не только поставляем качественные уплотнения, но и обеспечиваем полный сервис:

• Широкий выбор материалов: NBR, FKM, EPDM, CR, VMQ, FVMQ и другие.

• Соответствие стандартам: Размеры по AS 568, консультации по ГОСТ.

• Экспертные консультации: Наши специалисты помогут подобрать решение для вашей конкретной задачи, среды и условий эксплуатации.

• Современная логистика: Мы используем инновационные системы хранения и обработки заказов для быстрой и точной доставки.

Нужна консультация по подбору уплотнения?
Свяжитесь с нашим техническим специалистом, чтобы обсудить вашу задачу и получить оптимальное решение.

Ответы на частые запросы

❔ Чем квадратное кольцо лучше обычного O-кольца?
Благодаря квадратному сечению оно меньше деформируется, не перекручивается при монтаже и лучше противостоит выдавливанию, часто не требуя дополнительных элементов.

❔ Нужно ли Back-up Ring для квадратного кольца?
В большинстве случаев, даже при высоких давлениях, дополнительное противоэкструзионное кольцо не требуется благодаря конструкции.

❔ По каким стандартам вы производите кольца?
Основной стандарт — AS 568 (дюймовая система). Мы также работаем с другими стандартами и можем проконсультировать по аналогам ГОСТ, включая ГОСТ 15180-86.

❔ Можно ли купить кольца квадратного сечения для суппортов?
Да, это одно из распространенных применений. Подбор зависит от конкретной модели и условий. Для подбора артикула (например, аналога SPOR02Q4336) обратитесь к нам.

❔ Предлагаете ли вы наборы колец квадратного сечения?
Да, мы можем укомплектовать готовые наборы популярных размеров для обслуживания и ремонта оборудования.

Капсулированные кольца (прокладки) квадратного сечения для Camlock соединений

Данные изделия представляют собой продвинутую и узкоспециализированную разновидность уплотнений квадратного профиля. Они идеально подходят для самых агрессивных сред и задач, где требуется максимальная химическая стойкость и надежность.

Конструкция и преимущества

• Уникальная структура: Уплотнение состоит из бесшовной прозрачной оболочки из химически стойких фторполимеров FEP или PFA и эластичного сердечника из VMQ (силикон) или FKM (фторкаучук).

• Двойная защита: Сочетание инертности оболочки к почти всем химикатам и упругих свойств сердечника. Оболочка защищает эластомер от прямого контакта с агрессивной средой, значительно продлевая срок службы.

• Универсальность: Подходят для жидкостей, газов и работы в экстремальных условиях. Доступны варианты как со сплошным, так и с полым сердечником.

Основные версии (комбинации материалов)

Область применения

• Основное назначение: Уплотнение быстросъемных Camlock-соединений (муфт типа "камлок") в химической, фармацевтической и пищевой промышленности.

• Типичные среды: Практически все химические реагенты, агрессивные жидкости, чистые и высокочистые газы.

Стандартные размеры

Изделия доступны в стандартных размерах для соединений: 1″, 1-1/4″, 1-1/2″, 2″, 2-1/2″, 3″, 4″, 5″, 6″, 8″.
Также возможно изготовление нестандартных колец больших размеров (например, 4780мм х 14мм х 14мм).
