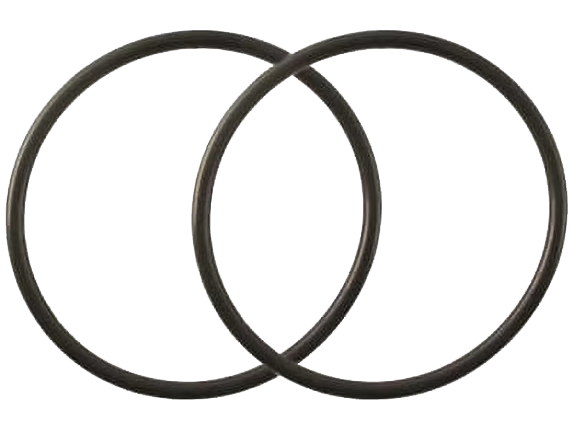

Уплотнительные кольца круглого сечения из этиленпропиленового каучука (EPDM)



Этиленпропиленовый каучук (международное обозначение EPDM) — это синтетический эластомер, который занимает лидирующие позиции в применениях, связанных с водой, паром, щелочами и атмосферными воздействиями. Благодаря своей насыщенной углеводородной структуре (отсутствие двойных связей в основной цепи), EPDM обладает уникальной устойчивостью к озону, старению и многим полярным средам.

Кольца из EPDM — это стандарт для систем водоснабжения, отопления, наружного оборудования и многих отраслей, где требуется сочетание эластичности и стойкости к внешним факторам.



Ключевые преимущества уплотнений из EPDM



 Преимущество  Техническое обоснование и практическая ценность
 Исключительная стойкость к горячей воде и пару  Лучший материал среди эластомеров для длительного контакта с горячей водой (до +100°C) и паром низкого давления.
 Превосходная стойкость к озону и УФ  Насыщенная структура делает EPDM практически нечувствительным к озону, кислороду и ультрафиолету. Идеален для наружного применения.
 Отличная стойкость к щелочам и кислотам  Устойчив к большинству щелочей, многим кислотам (кроме сильных окислителей) и химическим реагентам.
 Совместимость с полярными жидкостями  Работает с тормозными жидкостями на гликолевой основе (DOT 3, DOT 4), спиртами, кетонами (ацетон), силиконовыми маслами.
 Широкий температурный диапазон  Длительная работа от -40°C до +130°C (специальные марки до +150°C).
 Хорошие диэлектрические свойства  Высокое электрическое сопротивление, стабильное в различных условиях.
 Низкая стоимость  Один из наиболее экономичных специальных эластомеров, особенно для водных сред.

Критическое ограничение: EPDM абсолютно несовместим с минеральными маслами, топливом, бензином, дизельным топливом и любыми неполярными углеводородами. При контакте с ними происходит сильное набухание и разрушение материала.



 Параметр  EPDM  NBR (Нитрил)  FKM (Фторкаучук)
 Температурный диапазон  -40°C … +130°C  -30°C … +100°C  -20°C … +200°C
 Стойкость к горячей воде/пару  Отличная  Плохая  Плохая (кроме спец. марок)
 Стойкость к маслам/топливу  Плохая (не используется)  Отличная  Отличная
 Стойкость к озону/УФ  Отличная  Плохая  Отличная
 Стойкость к щелочам/кислотам  Отличная  Средняя  Хорошая
 Стойкость к тормозным жидкостям  Отличная (DOT 3,4)  Плохая  Средняя (спец. марки)
 Относительная стоимость  Низкая  Низкая  Высокая
 Основное применение  Вода, пар, щелочи, атмосфера  Масла, топливо, гидравлика  Агрессивные среды, высокие температуры



Технические характеристики материалов EPDM



Температурный диапазон:

  • Стандартный EPDM: от -40°C до +130°C (длительно)
  • Высокотемпературный EPDM: от -30°C до +150°C (специальные марки)
  • Низкотемпературный EPDM: от -50°C до +120°C

Твердость по Шору А (стандартный ряд):

  • 50 ± 5 — мягкие, для низких давлений и неплотных соединений.
  • 60 ± 5 — универсальные.
  • 70 ± 5 — самый распространенный класс для большинства применений.
  • 80 ± 5 — для повышенных давлений.
  • 90 ± 5 — жесткие, для высоких давлений.

Механические свойства (ориентировочно):

  • Прочность на разрыв: 10-20 МПа (зависит от марки и наполнения)
  • Относительное удлинение: 200-600%
  • Стойкость к истиранию: Хорошая

Химическая стойкость (подробно):

  • Отличная: Горячая вода (до +100°C), пар (до +130°C), щелочи (NaOH, KOH), кислоты (разбавленные серная, соляная, фосфорная), тормозные жидкости DOT 3/4, спирты (метанол, этанол), кетоны (ацетон), силиконовые масла и смазки, озон, УФ, атмосферные воздействия.
  • Хорошая: Горячая вода (до +130°C для спец. марок), некоторые растительные и животные масла.
  • Не рекомендуется (плохая/разрушение): Минеральные масла и смазки, топливо (бензин, керосин, дизель), ароматические и хлорированные углеводороды (бензол, толуол, трихлорэтилен), гидравлические жидкости на нефтяной основе, концентрированные окисляющие кислоты (азотная > 50%, хромовая).
  •

Области применения колец из EPDM



Водоснабжение и сантехника:

  • Уплотнения для трубопроводов питьевой и технической воды.
  • Прокладки для смесителей, кранов, запорной арматуры.
  • Уплотнения для насосов, фильтров, счетчиков воды.

Отопление и вентиляция:

  • Уплотнения для систем отопления (радиаторы, котлы, теплые полы).
  • Прокладки для теплообменников, бойлеров, расширительных баков.
  • Уплотнения для систем кондиционирования (вода, хладагенты — совместимость с фреонами требует проверки).

Автомобильная промышленность:

  • Тормозные системы — кольца и прокладки для главных и колесных тормозных цилиндров (совместимость с DOT 3/4).
  • Системы охлаждения — уплотнения радиаторов, патрубков, водяных насосов (помп).
  • Стеклоочистители и омыватели — уплотнения для бачков и насосов омывающей жидкости.
  • Двери и окна — уплотнители для автомобильных дверей, окон, люков (атмосферостойкость).

Строительство и наружное применение:

  • Уплотнения для оконных и дверных профилей (стойкость к УФ и озону).
  • Прокладки для фасадных систем, кровельных покрытий.
  • Уплотнения для светильников, электрощитов наружной установки.

Пищевая промышленность (ограниченно):

  • Уплотнения для оборудования, контактирующего с водой, слабыми растворами кислот и щелочей (мойка, CIP-системы).
  • При наличии соответствующих сертификатов (FDA, NSF) — для контакта с водными пищевыми продуктами.

Химическая промышленность:

  • Уплотнения для оборудования, работающего с щелочами, кислотами (кроме сильных окислителей), спиртами.
  • Прокладки для емкостей и трубопроводов с полярными средами.

Энергетика:

  • Уплотнения для систем водоподготовки и водоочистки на ТЭС и АЭС.
  • Прокладки для оборудования, контактирующего с водой и паром.

Мы производим уплотнительные кольца из EPDM по всем основным стандартам, а также по индивидуальным чертежам.

Доступные размерные ряды:

  • AS 568 (дюймовая система): все номера от -001 до -475.
  • ISO 3601 / DIN 3771 (метрическая система): любые стандартные размеры ID x CS.
  • ГОСТ 9833-73, ГОСТ 18829-73: изготовление под заказ по каталогу размеров.
  • Нестандартные размеры: внутренний диаметр от 2 до 2500 мм, сечение от 1 до 20 мм (возможны иные размеры, уточняйте).

Рекомендации по выбору и конструированию

Когда выбирать EPDM?

  • Если рабочая среда — вода (включая горячую), пар, тормозная жидкость, щелочи, кислоты (кроме сильных окислителей).
  • Если уплотнение работает на открытом воздухе и подвергается воздействию озона, УФ, дождя, снега.
  • Если требуется стойкость к старению и долговечность в атмосферных условиях.

Если необходим контакт с питьевой водой (при наличии соответствующих сертификатов).

Когда НЕ выбирать EPDM (категорически):

  • При контакте с минеральными маслами, топливом, бензином, дизелем — происходит быстрое набухание и разрушение.
  • При работе с неполярными растворителями (толуол, ксилол, уайт-спирит).
  • При контакте с концентрированными окисляющими кислотами (азотная, хромовая, серная > 80%).

Степень сжатия и твердость:

  • Для статических уплотнений воды: 15-25% от сечения.
  • Для динамических (медленное движение): 10-20%.
  • Рекомендуемая твердость для большинства водных применений: 70 Shore A.

Защита от выдавливания:

  • При давлениях свыше 10 МПа рекомендуется использование антиэкструзионных колец (Back-up Rings) из PTFE или PEEK.

Монтаж:

  • Использовать смазки, совместимые с EPDM: мыльная вода, глицерин, силиконовые смазки на водной основе, специальные смазки для водопроводных систем (Sanitary lubes).
  • Категорически избегать смазок на минеральной и силиконовой (некоторые типы) основе — они могут вызвать набухание или деградацию.
  •

Раздел FAQ (Вопрос-Ответ)



Что означает аббревиатура EPDM?
EPDM — Ethylene Propylene Diene Monomer (этиленпропиленовый диеновый мономер). Это тип синтетического каучука, в котором этилен и пропилен сополимеризованы с небольшим количеством диена, позволяющим проводить вулканизацию серой.

Какую максимальную температуру выдерживают кольца из EPDM?
Стандартные марки EPDM работают длительно до +130°C. Специальные высокотемпературные марки могут использоваться до +150°C. Для горячей воды и пара это оптимальный выбор.

Можно ли использовать EPDM в питьевой воде?
Да, это одно из основных применений. Но необходимо убедиться, что конкретная марка EPDM имеет соответствующий сертификат (NSF 61, KTW, WRAS, ACS). Мы можем поставлять материалы с такими сертификатами.

Почему EPDM нельзя использовать с маслами?
EPDM имеет неполярную насыщенную структуру. Минеральные масла и топливо — тоже неполярные вещества. По принципу "подобное растворяется в подобном", масла проникают в структуру EPDM, вызывая сильное набухание (до 100-200% по объему), потерю механических свойств и полное разрушение уплотнения.

Какая твердость EPDM самая распространенная для водопроводных систем?
Наиболее популярна твердость 70 ± 5 Shore A. Она обеспечивает оптимальный баланс между герметичностью и усилием сжатия для большинства водопроводных фитингов и арматуры.

Этиленпропиленовые уплотнительные кольца (EPDM) — это оптимальное решение для всех задач, связанных с водой (особенно горячей), паром, щелочами и наружным применением. Их исключительная стойкость к озону и атмосферным воздействиям делает их незаменимыми в строительстве, автомобилестроении и сантехнике.
