Резиновые O-кольца (уплотнительные кольца круглого сечения)

O-кольцо уплотнительное (O-Ring) — это универсальное уплотнительное кольцо круглого (тороидального) сечения, являющееся самым распространенным элементом для статического и динамического уплотнения. При установке в паз оно деформируется, создавая надежный барьер для рабочей среды.

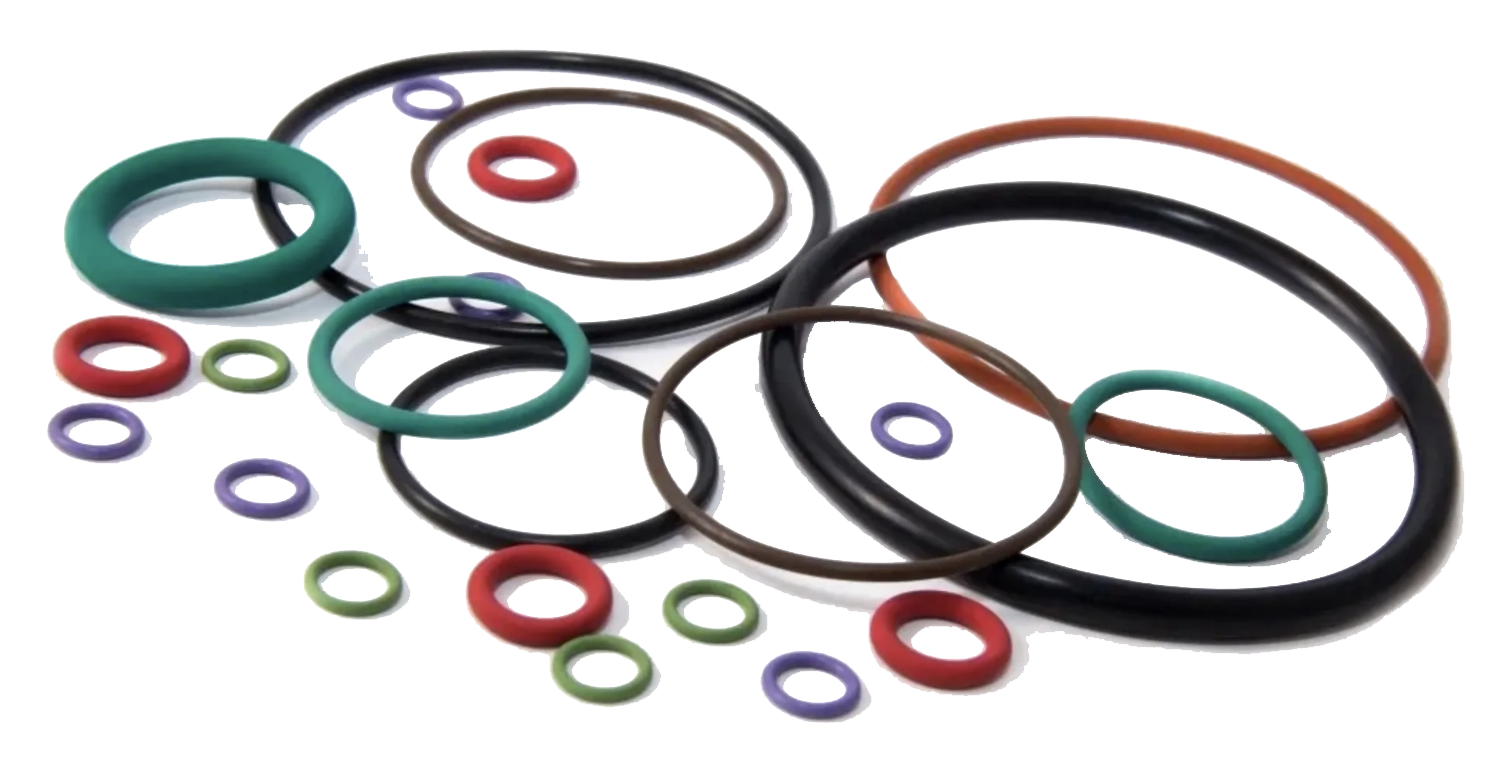

о кольцо уплотнительное

Ключевые преимущества о-ринг колец:

Универсальность применения в гидравлике, пневматике, машиностроении и бытовой технике.
Надежность и простота конструкции.
Широкий выбор материалов, размеров и стандартов.
Экономичность производства и установки.

Материалы исполнения и характеристики о-колец уплотнительных

Наша компания предлагает широкий спектр стандартных резиновых O-колец из различных эластомеров.

Материал (стандартное обозначение)	Характеристики и основные области применения
NBR (Нитрил-бутадиеновый каучук)	Маслобензостойкость, универсальность. Наиболее распространенный материал для гидравлических систем, топлива, воды, смазочных материалов.
FKM/FPM (Фторкаучук, Витон)	Высокая стойкость к температурам (до +200°C и выше), химикатам, маслам и топливам. Применяется в агрессивных средах химической, автомобильной, аэрокосмической отраслей.
EPDM (Этилен-пропиленовый каучук)	Отличная стойкость к озону, атмосферным воздействиям, горячей воде и пару. Используется в системах отопления, вентиляции, кондиционирования, автомобильных охлаждающих системах.
CR (Хлоропреновый каучук, Неопрен)	Хорошая стойкость к атмосферным воздействиям, умеренным маслам и озону. Применяется в наружных условиях, на транспорте, в общем машиностроении.
VMQ (Силикон)	Широкий температурный диапазон (-60°C...+230°C), физиологическая инертность, стойкость к озону. Используется в пищевой, медицинской промышленности, в условиях высоких/низких температур.
PU (Полиуретан)	Высокая износостойкость, прочность на разрыв. Применяется в гидравлических системах высокого давления и в условиях абразивного износа.
SBR (Бутадиен-стирольный каучук)	Низкая стоимость, хорошие механические свойства. Применяется в общем машиностроении, для герметизации воды, воздуха, слабых щелочей.
FVMQ (Фторсиликон)	Комбинирует химическую и топливную стойкость фторкаучука с широким температурным диапазоном (-60°C…+200°C) и гибкостью силикона. Применяется в авиационно-космической технике, топливных системах, автомобилестроении в условиях контакта с топливом и маслом при низких температурах.
HNBR (Гидрированный нитрил-бутадиен)	Повышенная термостойкость (до +150°C…+165°C), лучшая стойкость к озону и химикатам по сравнению с NBR, сохраняет отличную маслостойкость. Применяется в автомобильных системах (топливо, охлаждение, ГУР), в нефтегазовой отрасли, для горячих масел.

Дополнительные параметры:

Цвета: черный, белый, синий, зеленый, коричневый, красный.
Твердость (по Шору А): от 30 до 95 единиц.
Также доступны: специальные материалы и O-образное кольцо с тефлоновой оболочкой (FEP/PFA).

Стандарты размеров и технические условия

Мы производим и поставляем O-кольца по всем распространенным международным и отраслевым стандартам, что обеспечивает полную совместимость и заменяемость.

о кольцо hnbr

Основные стандарты:

AS568 — американский стандарт размеров (дюймовая система), самый распространенный в мире.
ISO 3601 — международный стандарт на размеры и допуски.
JIS B 2401 — японский промышленный стандарт.
BS 4518 — британский стандарт для аэрокосмической отрасли.
DIN/ISO (например, ISO 6149-2 для гидравлических соединений).

O-кольцо и Антиэкструзионное кольцо (Back-up Rings)

O-кольцо (O-Ring) — универсальное уплотнение круглого сечения для статического и динамического применения. Антиэкструзионное кольцо (Back-up Ring) — это дополнительный элемент, устанавливаемый со стороны низкого давления для защиты O-кольца от выдавливания в зазор при высоком давлении или больших зазорах.

Основная функция пары O-Ring + Back-up Ring: Обеспечение надежной герметизации в системах высокого давления (часто выше 10-15 МПа), при больших монтажных зазорах, в условиях пульсирующего давления или вибраций.

Материалы и конструкция антиэкструзионных колец

Антиэкструзионные кольца изготавливаются из материалов, более твердых и стойких к выдавливанию, чем эластомер O-кольца.

Тип / Материал Back-up Ring	Характеристики и применение
PTFE (Политетрафторэтилен, тефлон)	Наиболее распространенный вариант. Низкий коэффициент трения, химическая инертность, поддается механической обработке. Может быть цельными, спиральными (навивными) или с разрезом.
Полиамид (нейлон)	Высокая прочность и жесткость, хорошая износостойкость. Применяется в гидравлических системах высокого давления.
Уплотнения из эластомера повышенной твердости	Используются в менее критичных условиях или когда необходима эластичность.
Бронза или другие металлы	Применяются в экстремальных условиях сверхвысокого давления и температуры.

Ключевые принципы применения и подбора антиэкструзионных колец

Когда они необходимы? При сочетании высокого рабочего давления и относительно большого радиального зазора между штоком и цилиндром (или поршнем и гильзой). Использование таблиц зазоров для конкретных материалов O-колец является стандартной практикой.
Куда устанавливаются? Всегда устанавливаются со стороны низкого давления от O-кольца (между O-кольцом и зазором). Часто используются попарно при двустороннем давлении.
Конструкция паза: Для установки пары O-Ring + Back-up Ring требуется специальный паз увеличенной ширины (ширина O-кольца + ширина Back-up Ring).
Стандарты: Как и O-кольца, антиэкструзионные кольца производятся по стандартам размеров (AS568, ISO 3601), соответствующим типоразмерам O-колец.

Преимущества использования антиэкструзионных колец

Значительное увеличение допустимого рабочего давления для стандартных O-колец.
Защита O-кольца от повреждений, выдавливания и преждевременного износа.
Расширение диапазона применения уплотнительных узлов.
Повышение надежности и срока службы гидравлических и пневматических систем.

Как подобрать размер O-кольца?
