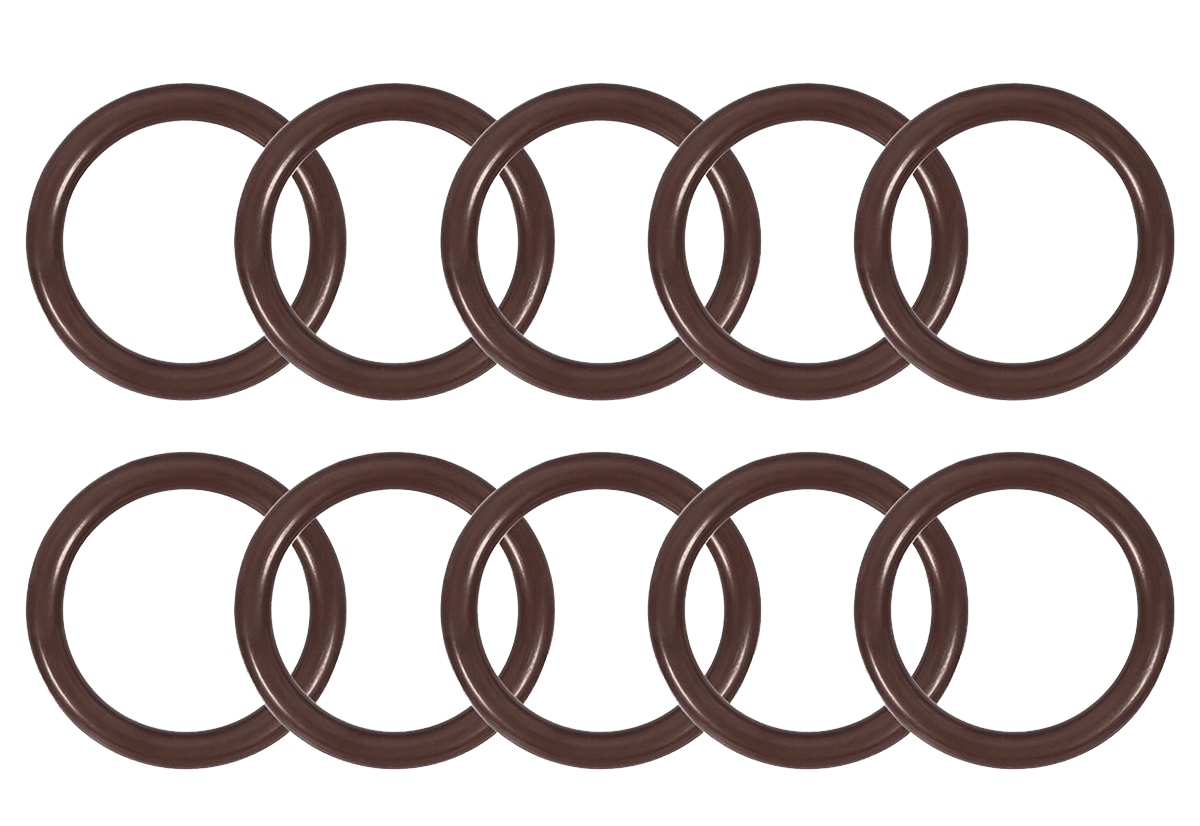

Уплотнительные кольца круглого сечения из фторкаучука (FKM, FPM, Витон)



Фторкаучук (международное обозначение FKM, устаревшее отечественное FPM, торговая марка Viton®) — это высокоэффективный синтетический эластомер, занимающий лидирующее положение в сегменте термо- и химически стойких резин. Уплотнительные кольца из FKM являются стандартом надежности для машин и оборудования, работающих в контакте с агрессивными средами, маслами и при повышенных температурах.

Наша продукция изготавливается из премиальных фторкаучуков ведущих мировых производителей и полностью соответствует требованиям отечественных и международных стандартов.



Ключевые преимущества фторкаучуковых уплотнений

 Преимущество  Техническое обоснование и практическая польза
 Выдающаяся химическая стойкость  Устойчивы к минеральным маслам, топливу, гидравлическим жидкостям, смазкам, алифатическим и ароматическим углеводородам (бензол, толуол), многим кислотам и растворителям. Идеальны для нефтехимии, автомобилестроения, авиации.
 Широкий температурный диапазон  Длительная рабочая температура: от -20°C до +200°C (кратковременно до +250°C). Сохраняют эластичность и герметизирующие свойства при экстремальных тепловых нагрузках.
 Низкая газопроницаемость  Обеспечивают надежную герметизацию газообразных сред, что критично для вакуумных систем и пневмооборудования.
 Высокая стойкость к старению и озону  Не разрушаются под воздействием кислорода воздуха, озона и УФ-излучения, что гарантирует длительный срок службы (в 3–5 раз выше, чем у NBR в жестких условиях).
 Стабильность механических свойств  Хорошая прочность на разрыв и устойчивость к остаточной деформации сжатия обеспечивают надежное уплотнение на протяжении всего ресурса.



Области применения колец из FKM



  • Автомобильная промышленность: Топливные системы, системы впрыска, кондиционирования, гидроусилители руля, трансмиссии.
  • Авиационно-космическая техника: Гидравлические системы, топливная арматура, моторные отсеки.
  • Нефтегазовая и химическая промышленность: Насосы, компрессоры, клапаны, фланцевые соединения для перекачки агрессивных сред.
  • Общее машиностроение: Высокотемпературные узлы, гидравлические прессы, промышленные печи.
  • Полупроводниковая промышленность: Оборудование для плазменного травления (специальные марки FKM).



Технические характеристики и типы материалов

Фторкаучук — это не один материал, а целое семейство сополимеров с разными свойствами.



 Тип FKM  Ключевые особенности  Типичное применение
 Стандартный (66% FKM)  Баланс свойств, хорошая стойкость к маслам и топливу.  Универсальные уплотнения для автотракторной техники.
 С высоким содержанием фтора (70%+ FKM)  Повышенная стойкость к современным топливам и агрессивным химикатам.  Топливные системы, химическое машиностроение.
 Низкотемпературный  Сохраняет эластичность до -40°C.  Северное исполнение, авиация, криогенная техника.
 Стойкий к пар/воде  Устойчив к гидролизу.  Уплотнения для горячей воды и пара (ограниченно).



Твердость по Шору А: Доступны стандартные исполнения 70 ± 5 (наиболее распространено), 80 ± 5 и 90 ± 5 Shore A.



Системы размеров и маркировка

Кольца маркируются комбинацией цифр, например: 006-008-14-2-2

  • 006 — диаметр штока / вала, мм (здесь 6 мм).
  • 008 — диаметр цилиндра / посадочного отверстия, мм (8 мм).
  • 14 — диаметр сечения (толщина) кольца, мм в сотых долях (здесь 1,4 мм).
  • 2 — класс точности.
  • 2 — группа резины (для фторкаучуков).
    Реальный размер кольца отличается от геометрии паза для обеспечения необходимого натяга.

Международные стандарты

  • DIN / ISO (метрическая система): Маркировка указывает фактические размеры, например 10,0 x 1,0, где 10,0 мм — внутренний диаметр (ID), 1,0 мм — сечение (CS).
  • AS 568 (дюймовая система): Стандарт, распространенный в США и глобально. Каждому размеру присвоен уникальный номер (например, AS568-012). Мы производим кольца любой серии AS 568.

Нестандартные размеры
Мы изготавливаем кольца с внутренним диаметром от 1 до 2000 мм и сечением от 0,5 до 20 мм по чертежам и образцам заказчика.

 Характеристика  NBR (Нитрил)  FKM (Витон)  EPDM  FFKM (Перфтор)
 Макс. температура (длит.)  +100°C  +200°C  +130°C  +300°C+
 Мин. температура  -30°C  -20°C  -40°C  -20°C
 Масло-/топливостойкость  Отличная  Отличная  Плохая  Отличная
 Кислотостойкость  Средняя  Хорошая/Высокая  Хорошая  Исключительная
 Стойкость к пару  Средняя  Плохая  Отличная  Хорошая
 Стоимость  Низкая  Высокая  Средняя  Очень высокая



Рекомендации по выбору и монтажу

  1. Выбор материала: Для 90% задач стандартного машиностроения, работающих с маслами и топливом до +200°C, достаточно стандартного FKM. Для сред с высоким содержанием ароматики или современных спиртосодержащих топлив выбирайте FKM с высоким содержанием фтора.
  2. Степень сжатия: Для статических уплотнений оптимальное сжатие составляет 15-30% от сечения кольца. Для динамических — 10-20%.
  3. Конструкция паза: Фторкаучук эластичен, но его твердость выше, чем у NBR. При высоких давлениях (свыше 10-15 МПа) настоятельно рекомендуется использование антиэкструзионных колец (Back-up Rings) из PTFE или PEEK.
  4. Монтаж: Избегайте острых кромок и чрезмерного растяжения кольца при установке (не более 5-8%). Используйте смазку, совместимую с FKM (фторсодержащие или силиконовые смазки).

Раздел FAQ (Вопрос-Ответ)



В чем разница между FKM, FPM и Viton?

FKM — международное обозначение (ISO), FPM — устаревшее обозначение по немецкому стандарту DIN, все еще часто используемое в Европе и РФ. Viton® — зарегистрированная торговая марка компании Chemours (ранее DuPont). Это разные названия одного и того же класса материалов — фторкаучуков.

Можно ли использовать FKM в горячей воде и паре?

С ограничениями. Стандартный FKM склонен к гидролизу при длительном контакте с горячей водой/паром выше +60°C…+80°C. Существуют специальные марки FKM, разработанные для паровых сред, но для горячей воды и пара мы обычно рекомендуем EPDM.

Какая твердость FKM самая ходовая?

Наиболее популярна твердость 70 ± 5 Shore A. Она обеспечивает оптимальный баланс между эластичностью, усилием сжатия и стойкостью к выдавливанию. Для высоких давлений часто выбирают 80–90 Shore A.

Предоставляете ли вы сертификаты на материал?

Да, мы работаем только с проверенными сырьевыми брендами. По запросу мы предоставляем паспорта качества (сертификаты соответствия) на партию материала с подтверждением физико-механических свойств.

Делаете ли вы кольца нестандартных размеров?

Да, это наша специализация. Мы можем изготовить уплотнительное кольцо практически любого диаметра и сечения как по вашим чертежам, так и по образцу.

Уплотнительные кольца из фторкаучука (FKM) — это выбор профессионалов, когда требуется гарантированная надежность в условиях высоких температур и агрессивных сред. Благодаря отличной совместимости с нефтепродуктами и долговечности, они остаются самым востребованным решением в автомобильной, нефтегазовой и многих других отраслях.

Нужно подобрать кольцо под вашу задачу? Направьте нам параметры уплотняемого узла или чертеж паза. Наши инженеры помогут рассчитать точный размер и выбрать оптимальный тип фторкаучука. Изготовим образец бесплатно (оплачивается только доставка).

Нужно подобрать кольцо под вашу задачу? Направьте нам параметры уплотняемого узла или чертеж паза. Мы поможем рассчитать точный размер и выбрать оптимальный тип фторкаучука. Изготовим образец бесплатно (оплачивается только доставка).
