Прокладки тип BX. ASME B 16.20, API 6A, BS1560, MSS SP44,
EN 12560-5. Прокладки кольцевого типа BX (RTJ) — надежное уплотнение для экстремальных давлений

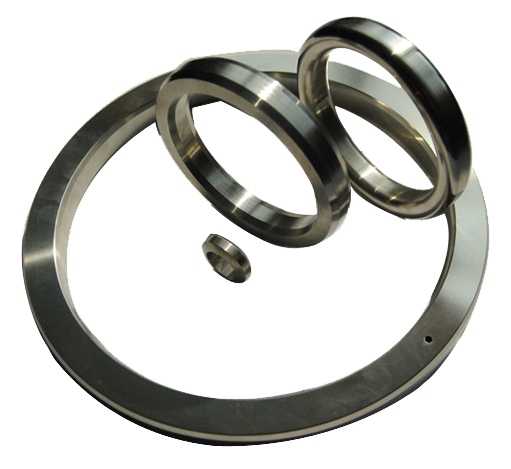

Прокладки кольцевого типа BX (Ring Type Joint BX) — это высоконагружаемые металлические уплотнения, разработанные специально для фланцевых соединений, работающих в условиях сверхвысоких давлений в нефтегазовой промышленности. Они изготавливаются в строгом соответствии с международными стандартами API 6A и ASME B16.20 и предназначены для использования исключительно с фланцами типа API 6BX.

В отличие от прокладок типа R и RX, конструкция BX обеспечивает металлический контакт "face to face" между фланцами при правильной затяжке. Это означает, что прокладка полностью зажата как по внутреннему, так и по внешнему диаметру, а сами фланцы соприкасаются друг с другом, создавая жесткое и надежное соединение.



Отличительные особенности и преимущества прокладок BX

 Особенность   Описание   Применение
 Назначение  Для фланцев API 6BX   Обеспечивают герметичность в самом тяжелом оборудовании: фонтанной арматуре, превенторах (BOP), устьевых соединениях.
 Принцип уплотнения  Давление среды, попадая через специальное отверстие, дополнительно поджимает прокладку к стенкам канавки.  Чем выше давление в системе, тем надежнее становится уплотнение.
 Отверстие для выравнивания давления  Все прокладки BX имеют сквозное отверстие.  Предотвращает запирание давления в канавке фланца, что могло бы помешать правильной затяжке или вызвать повреждение.
 Контакт фланцев  После затяжки фланцы соприкасаются ("face to face").  Создает жесткую, виброустойчивую конструкцию; прокладка работает в ограниченном пространстве, что исключает ее перегрузку.
 Повторное использование  Категорически запрещено. Прокладка одноразовая.  При демонтаже соединения прокладка деформируется и должна быть заменена на новую для гарантии герметичности.



Сравнение с другими типами кольцевых прокладок (RTJ)

Чтобы лучше понять место прокладок BX, сравним их с другими распространенными типами.

 Характеристика  Тип R  Тип RX  Тип BX
 Применяемые стандарты  ASME B16.20, API 6A  ASME B16.20, API 6A  ASME B16.20, API 6A
 Типы фланцев  ASME B16.5, ASME B16.47, API 6A (тип 6B)  ASME B16.5, API 6A (тип 6B)  API 6BX
 Форма сечения  Овальное или восьмиугольное  Модифицированное восьмиугольное  Восьмиугольное с отверстием
 Подкачка давлением  Нет  Да (активируется давлением)  Да
 Взаимозаменяемость  Тип R (октагонал) и RX могут использовать одни и те же канавки Может устанавливаться в канавки типа R   Не взаимозаменяемы с другими типами
 Контакт фланцев  Нет  Нет  Да ("face to face")



Размеры прокладок Тип BX. ASME B 16.20, API 6A, BS1560, MSS SP44, EN 12560-5



Кольцо № Номинальный размер Диаметр, OD H A ODT С D
BX150 43 72,19 9,30 9,30 70,87 7,98 1.5
BX151 46 76,40 9,63 9,63 75,03 8,26 1.5
BX152 52 84,68 10,24 10,24 83,24 8,79 1.5
BX153 65 100,94 11,38 11,38 99,31 9,78 1.5
BX154 78 116,84 12,40 12,40 115,09 10,64 1.5
BX155 103 147,96 14,22 14,22 145,95 12,22 1.5
BX156 179 237,92 18,62 18,62 235,28 15,98 3.0
BX157 229 294,46 20,98 20,98 291,49 18,01 3.0
BX158 279 352,04 23,14 23,14 348,77 19,86 3.0
BX159 346 426,72 25,70 25,70 423,09 22,07 3.0
BX160 346 402,59 23,83 13,74 399,21 10,36 3.0
BX161 422 491,41 28,07 16,21 487,45 12,24 3.0
BX162 422 475,49 14,22 14,22 473,48 12,22 1.5
BX163 476 556,16 30,10 17,37 551,89 13,11 3.0
BX164 476 570,56 30,10 24,59 566,29 20,32 3.0
BX165 540 624,71 32,03 18,49 620,19 13,97 3.0
BX166 540 640,03 32,03 26,14 635,51 21,62 3.0
BX167 680 759,36 35,86 13,11 754,28 8,03 1.5
BX168 680 765,25 25,86 16,05 760,17 10,97 1.5
BX169 130 173,51 15,85 12,93 171,27 10,69 1,5
BX170 168 218,03 14,22 14,22 216,03 12,22 1.5
BX171 218 267,44 14,22 14,22 265,43 12,22 1.5
BX172 283 333,07 14,22 14,22 331,06 12,22 1.5
BX303 762 852,75 37,95 16,97 847,37 11,61 1.5



Размер трубы 150 Номер кольца при номинальном давлении (lbs)
300 400 600 900 1500
1-11/16" - - - BX150 BX150 -
1-13/16" - - - BX151 BX151 BX151
2-1/16" - - - BX152 BX152 BX152
2-9/16" - - - BX153 BX153 BX153
3-1/16" - - - BX154 BX154 BX154
4-1/16" - - - BX155 BX155 BX155
5-1/8" - - - BX169 BX169 -
7-1/16" - - - BX156 BX156 BX156
9" - - - BX157 BX157 BX157
11" - - - BX158 BX158 BX158
13-5/8" - - BX160 BX159 BX159 BX159
16-3/4" - - BX162 BX162 - -
18-3/4" - - BX163 BX164 BX164 -
21-1/4" - - BX165 BX166 - -
26-3/4" BX167 BX168 - - - -
30" BX303 BX303 - - - -



Материал прокладки (ASTM) Твердость по Бриннелю, HB Твердость по Рокквелю, HV  Максимальная температура
Мягкое железо 90 56 540
Низкоуглеродистая сталь 120 68 540
Углеродистая сталь (4-6Cr 1/2Mo) 130 72 650
AISI 410S 170 86 650
AISI 304 160 83 700
AISI 304L 150 80 450
AISI 316 160 83 700
Читать полностью:  http://emk24.ru/wiki/ansi_standarty/ansi_asme_b16_20_3923664/
AISI 316L 150 80 450
AISI 321 160 83 700
AISI 347 160 83 700
